電子稱接地裝置可以避免雷雨天氣的影響 ，這篇文章重點介紹了在志榮電子稱（electronic scale）系統中，儀表、接線盒及稱重傳感器等部位接地（earthing）裝置的優化，從而達到保護志榮電子稱（electronic scale）設備，確保計量工作正常開展的目的。

    1.概述

    雷電（thunder）是雷雨季節常見的自然天氣現象，而一 些置于空曠場地上的為進出物資計量的大型電子 秤、電子皮帶秤等設備，由于其工作環境為弱電 形式的低電壓，周圍禁止高電場、高磁場存在， 很容易遭受雷電（thunder）的襲擊。而現代微電子設備又具 有先進、靈敏等特點，自動化程度較高，一旦志榮電子稱（electronic scale）系統出現故障，將直接影響到正常的計量 秩序和生產計劃，因而，必須隨時確保計量志榮電子稱（electronic scale）設備的安全，以防止志榮電子稱（electronic scale）設備遭受到雷電（thunder）的 破壞。

    2.志榮電子稱（electronic scale）設備的接地（earthing）原理及存在的問題

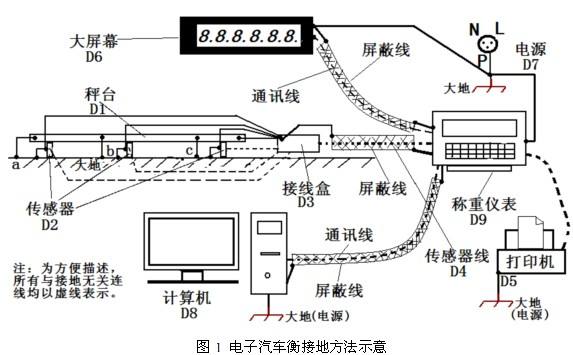

    在志榮電子稱（electronic scale）系統中，由稱重傳感器、接線盒、 儀表、計算機各環節組成的接地（earthing）系統是保障計量 設備系統正常運行的重要部分。當雷電（thunder）引起靜電 感應及電磁感應，而造成設備上產生高電位時， 能夠通過接地（earthing）系統中的大電流導流通路，迅速放 電，使志榮電子稱（electronic scale）設備得到有效保護。若稱重儀表、 接線盒及稱重傳感器等任何部位的接地（earthing）不良，在 雷雨季節，都有可能遭到雷電（thunder）的破壞，導致系統 部分癱瘓至整體癱瘓。

    因而，我們在曰常維護時，應對志榮電子稱（electronic scale）設 備的接地（earthing）裝置進行全面仔細的檢查。通過檢查我 們發現一些志榮電子稱（electronic scale）設備主要存在以下問題：

    （1）接地（earthing）線外觀有破損、脫落，造成接觸不良；

    （2）接地（earthing）線及接地（earthing）樁銹蝕；

    （3）利用兆歐表檢查稱重傳感器對地電阻大 于4歐姆 ；

    （4）稱重秤體及接線盒無接地（earthing）線；

    （5）稱重儀表、計算機的外殼接地（earthing）不良。 針對上述問題，我們分析認為這是由于使用 現場環境惡劣、使用年限較長或設備老化、銹蝕 嚴重，從而造成接地（earthing）系統的損壞。

    3.志榮電子稱（electronic scale）設備防止雷擊的解決措施和方法

    （1）對于沒有接地（earthing）裝置的設備應重新敷設接 地線，使之接地（earthing）良好。對于接地（earthing）線外觀有破損、 脫落以及接觸不良的志榮電子稱（electronic scale）設備，我們應采取 更換這些損壞的接地（earthing）線，以達到外觀完整、接觸 良好，確保有效接地（earthing）。

    （2）對于接地（earthing）線及接地（earthing）樁銹蝕的設備，我們 應采取的措施是重新更換新的接地（earthing）線及接地（earthing）樁, 并要達到外觀良好、無銹蝕。

    （3）對于稱重傳感器對地電阻大于4歐姆的衡 器設備，由于每個傳感器的底座都通過地腳螺栓 與整個基坑內的鋼筋網連通，它與大地接觸良好， 因而我們在各稱重傳感器的承重板上裝接地（earthing）螺栓, 通過接地（earthing）線將傳感器與底座的地腳螺栓連接起來， 從而達到良好的接地（earthing）效果。

    （4）稱重秤體與接線盒的接地（earthing）線要連通，以 形成秤體與接地（earthing）柱之間的大電流導流通道，當有 靜電感應在志榮電子稱（electronic scale）設備上呈現高電位時，能快 速放電，從而能保護現場的志榮電子稱（electronic scale）設備不受雷 電損壞。

    （5）稱重儀表及計算機應與儀表內接地（earthing）網相 連接，現場的信號電纜線的金屬護線屏蔽層要可 靠接地（earthing）。由于稱量現場與儀表控制室有一段較長的距離，當出現雷擊時，雷電（thunder）可以通過電磁感應， 在信號電纜引線上形成高電位，從而造成傳感器、 稱重儀表及計算機的損壞。因此，稱重傳感器的 信號線以及現場控制信號電纜線，都要采用屏蔽 層接地（earthing）來消除電磁感應帶來的危害。同時，供電 電源應可靠接地（earthing）并配備避雷裝置。

    4.結束語

    通過對各個系統接地（earthing）裝置的研究和優化措施, 確保了志榮電子稱（electronic scale）設備的安全，把雷電（thunder）帶來的危害, 降低到最小程度，為志榮電子稱（electronic scale）設備的穩定運行提 供了可靠的保障。
